        大家好，歡迎來到制造智庫。上一期內容，已經詳盡地介紹了行星錐齒輪減速機構中行星架的工藝與仿真加工。本期，我們將繼續討論減速機構中齒圈的加工，主要涉及工藝分析與仿真加工兩大部分，接下來讓我們一起探索這些精彩內容。

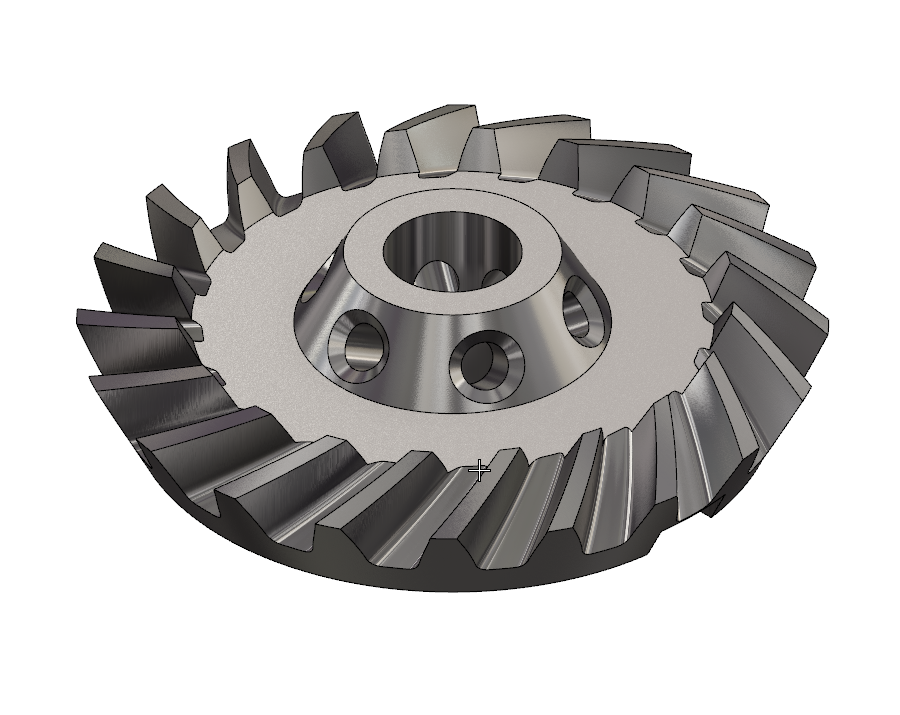

本期零件介紹：

設備：臥式數控車床、五軸立式加工中心

夾具：三爪卡盤、夾持工裝

刀柄：BT40彈性刀柄、BT40熱縮刀柄

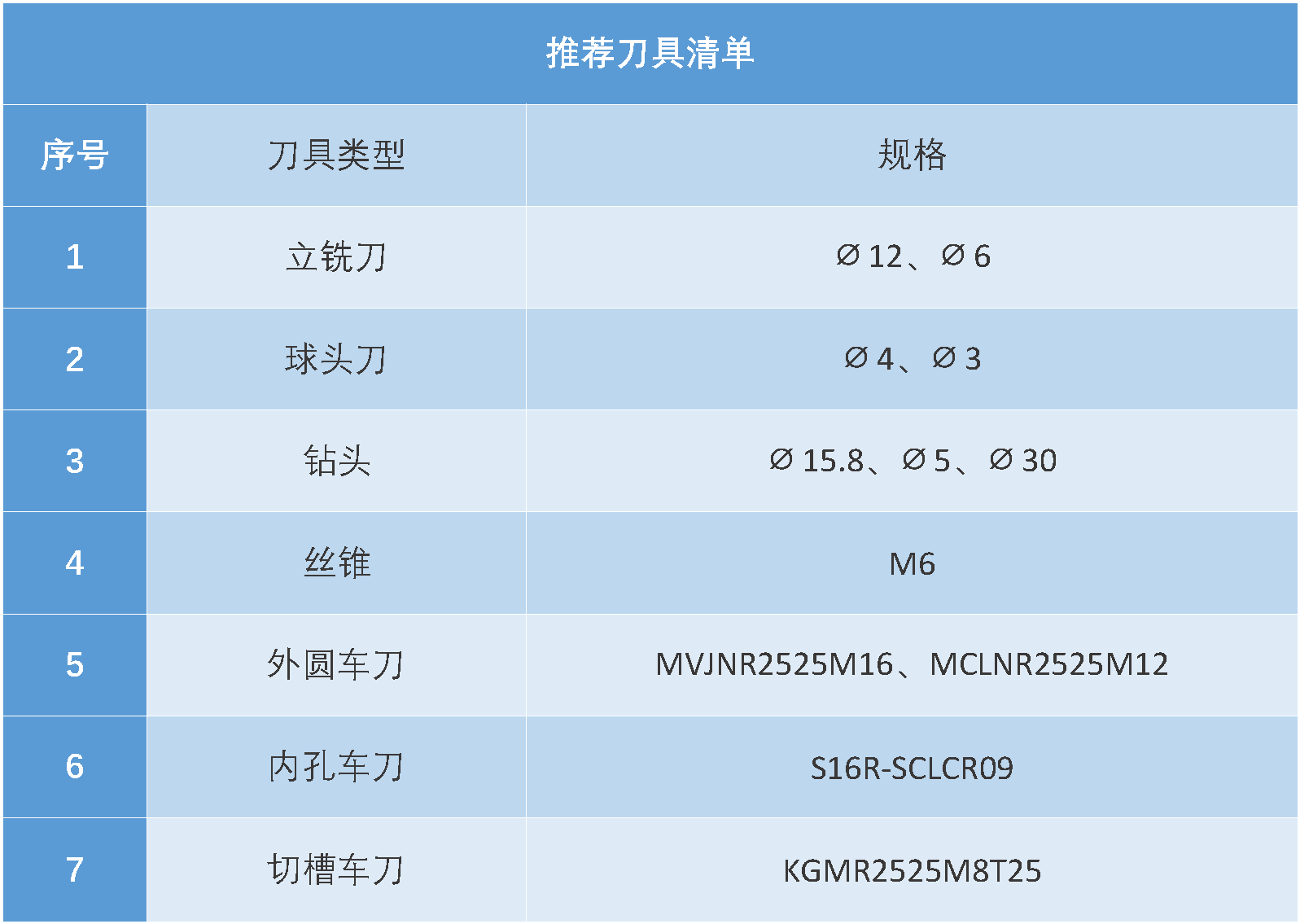

使用刀具：

工藝分析：

       在本次的工藝講解中，首先采用數控車床對零件的原始毛坯進行初步加工。在加工過程中，特別預留出了用于后續加工使用的夾持臺，以便在后續的加工過程中能夠穩固的夾持零件。

       完成車床工序后，接下來使用五軸銑床配置三爪卡盤進一步加工，利用之前預留的夾持臺進行夾持即可，首先對零件的頂部特征進行加工，以確保其形狀和尺寸滿足要求。

       當頂部特征的加工完成后，可以使用軟鉗口內撐零件進行加工，但在本次的講解中將使用工裝夾持加工，即可以固定零件，避免在加工過程中發生位移現象，又可以快速精準的找正零件，使用三爪卡盤夾持工裝，對零件底部與行星架裝配的位置進一步加工即可。

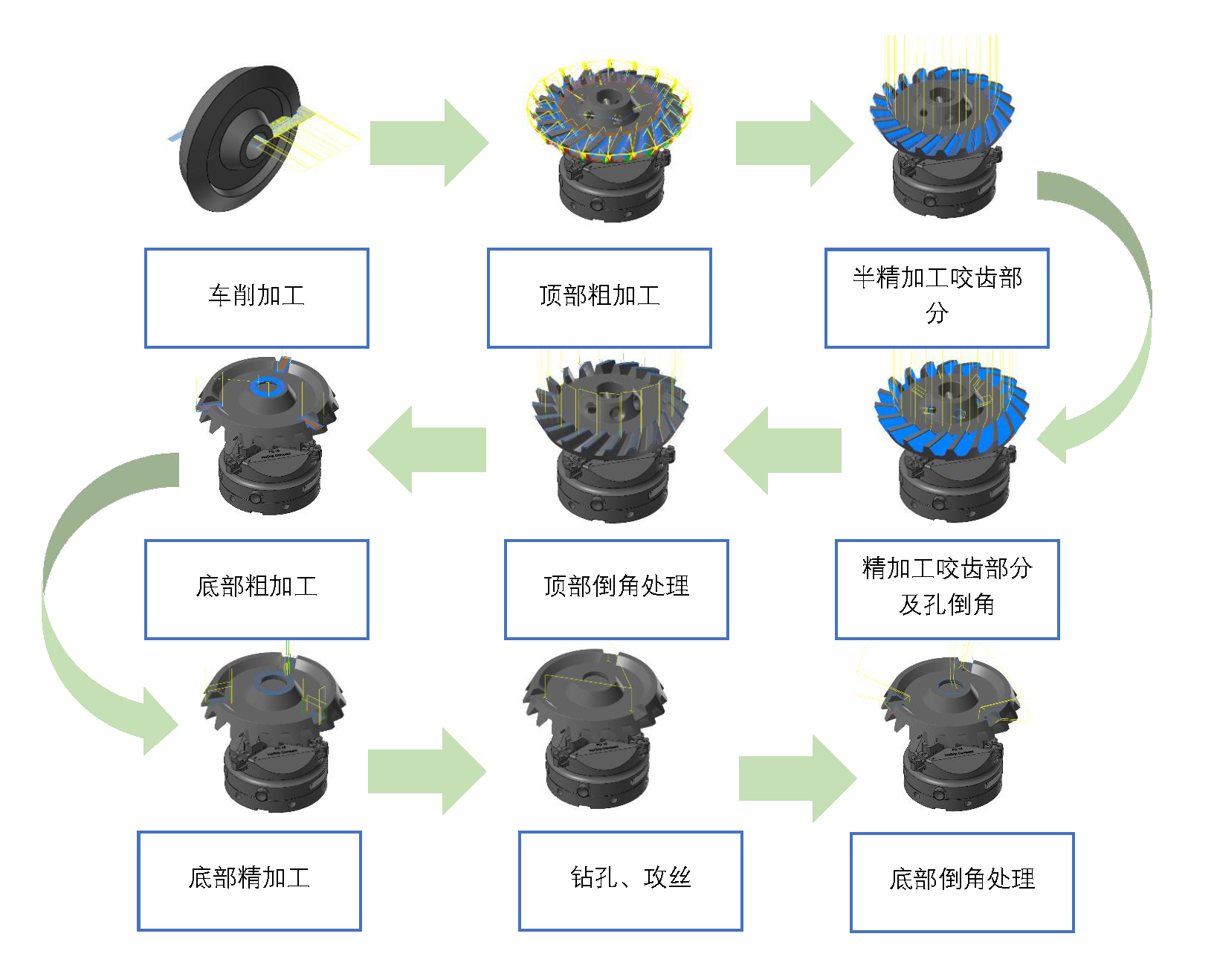

工藝步驟：

仿真加工講解視頻：

感謝您閱讀本期技術文章！如果您有任何疑問或需要進一步了解，敬請持續關注“Mastercam 昊威科技”公眾號。
