大家好，歡迎來到制造智庫。上一期內容，已經詳盡地介紹了行星錐齒輪減速機構中三個關鍵零件的加工所需條件。本期，我們將深入討論減速機構中行星架的加工，主要涉及工藝分析與仿真加工兩大部分，接下來讓我們一起探索這些精彩內容。

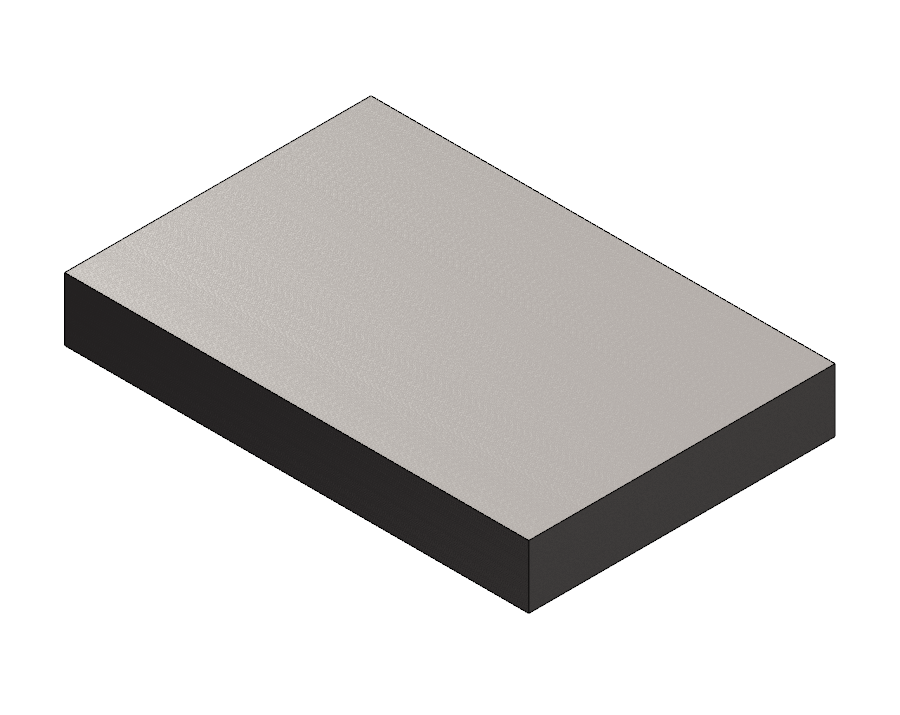

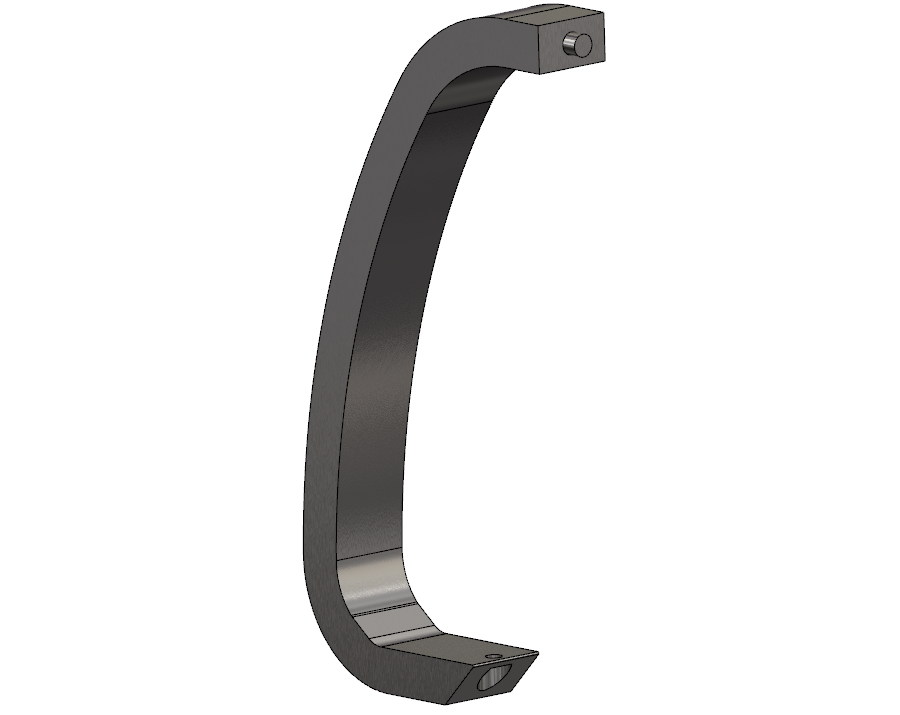

本期零件介紹：

設備：五軸立式加工中心

夾具：LANG牌虎鉗配裝咬痕夾持鉗口

刀柄：BT40熱縮刀柄

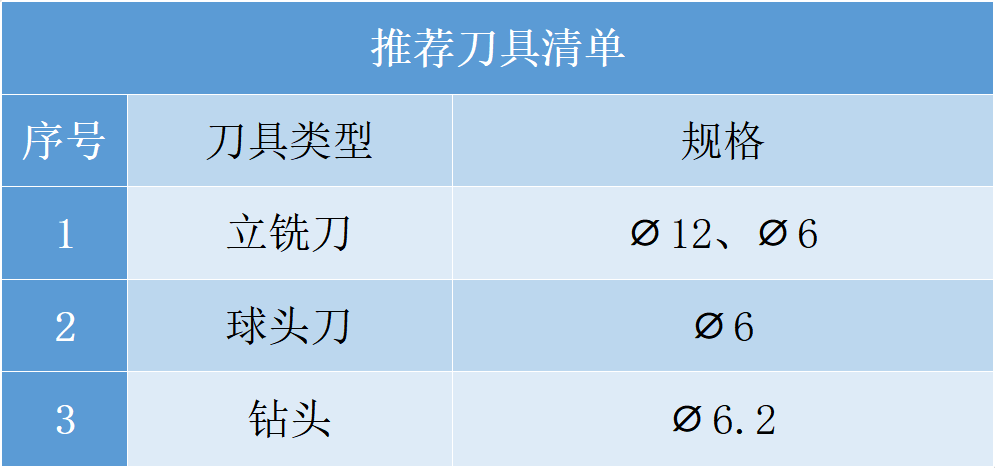

使用刀具：

工藝分析：

在本次的加工方案中，我們采用了一種高效的加工方法：通過連接筋拉斷的方式來完成行星架的加工。這種加工方法允許我們?cè)谝淮窝b夾中完成零件所有特征的加工，極大地提高了加工效率。具體來說，我們只需根據行星架的形狀合理設置連接筋的厚度和間距。這樣一來，在加工完成后，我們就可以輕松地將連接筋折斷，然后對行星架進行必要的后處理。

通過采用這種連接筋拉斷的加工方式，不僅確保了行星架的加工質量、形位尺寸，還簡化了生產流程，縮短了生產周期，從而在保證產品質量的同時，也實現了生產效率的提升。

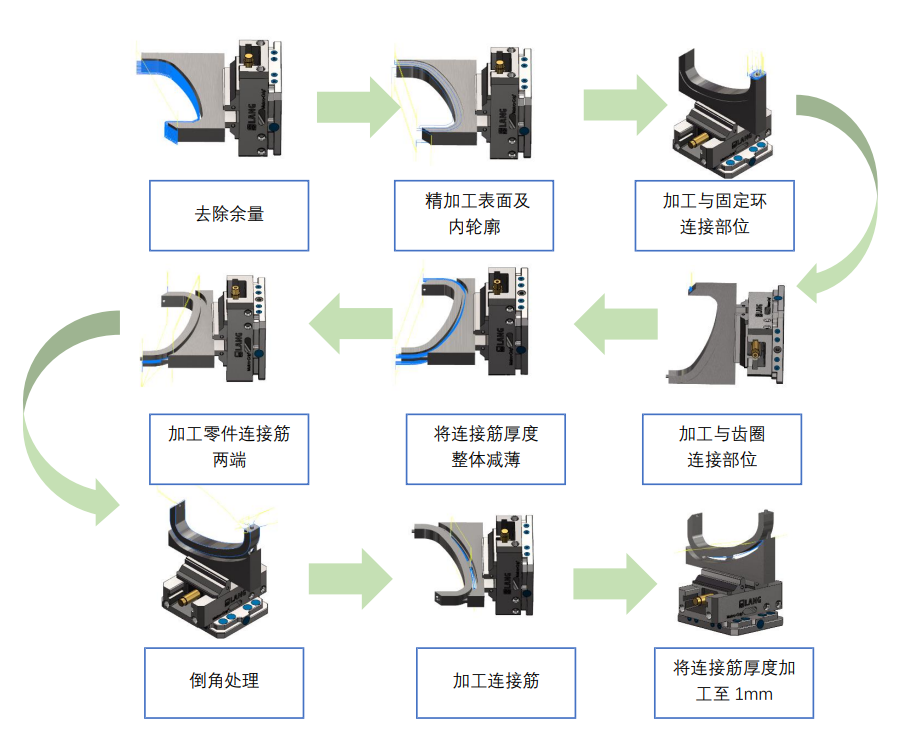

工藝步驟：

仿真加工講解視頻：

感謝您閱讀本期技術文章！如果您有任何疑問或需要進一步了解，請?jiān)谠u(píng)論區留言。獲取更多精彩內容，敬請持續關注“Mastercam 昊威科技”公眾號。
