        大家好，歡迎來到制造智庫。行星錐齒輪減速機構中所介紹的三個加工零件已經完成兩個。本期，我們將繼續討論減速機構中主干的加工，主要涉及工藝分析與仿真加工兩大部分，接下來讓我們一起探索這些精彩內容。

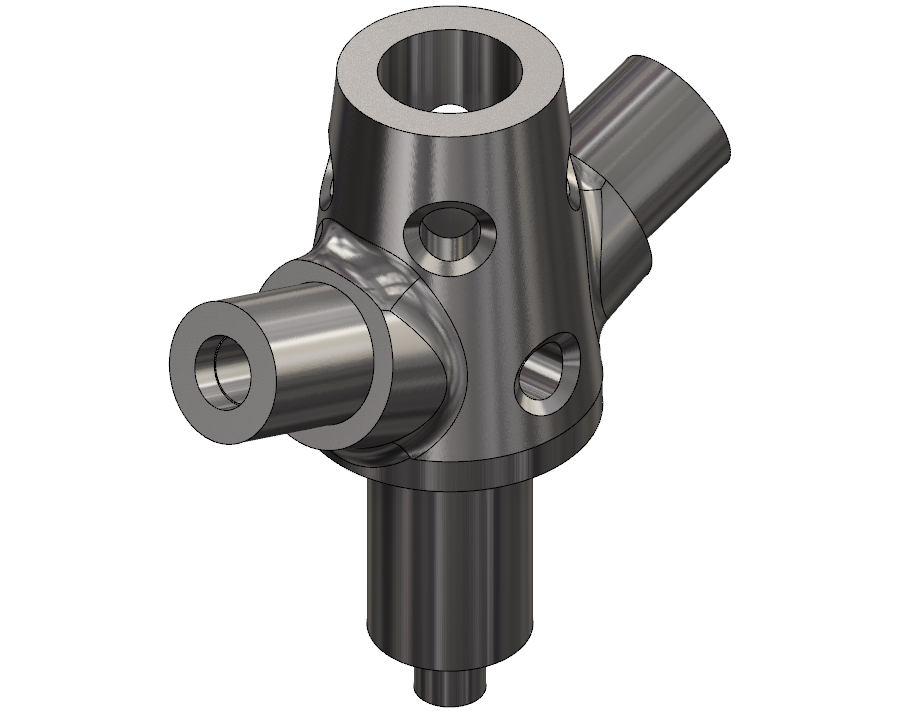

本期零件介紹：

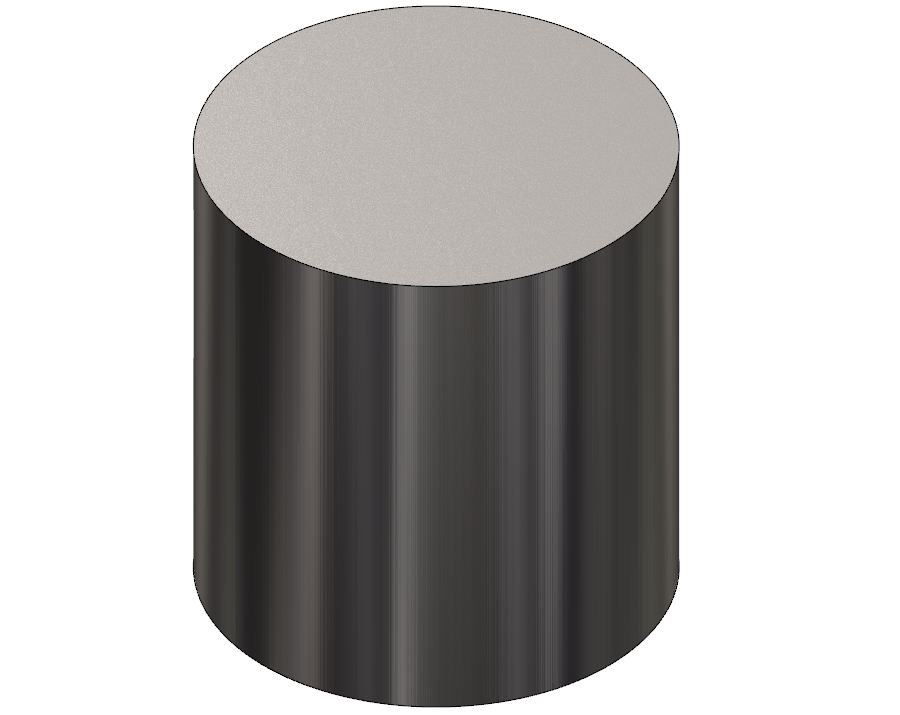

主 干	毛坯：鋁合金?200X212

設備：臥式數控車床、五軸立式加工中心

夾具：三爪卡盤

刀柄：BT40熱縮刀柄

使用刀具：

工藝分析：

       在本次的工藝講解中，首先采用數控車床對零件的原始毛坯進行初步加工，車削出大致輪廓。

       完成車床工序后，接下來使用五軸銑床配置三爪卡盤夾持零件進行加工即可，首先使用動態銑削將零件剩余材料進行再次去料加工。完成后使用優化動態粗切策略去完成零件形狀的粗加工。

       將零件形狀大致加工完成后，使用R5的球頭銑刀對零件進行半精加工以去除零件在粗加工時所殘留的較大余量。隨后使用R3的球頭銑刀進行精加工即可。

       完成精加工后，對零件與齒輪配合的部位進行加工，之后進行鉆孔、銑孔等操作。最后使用球刀對零件進行去毛刺策略即可完成零件加工。

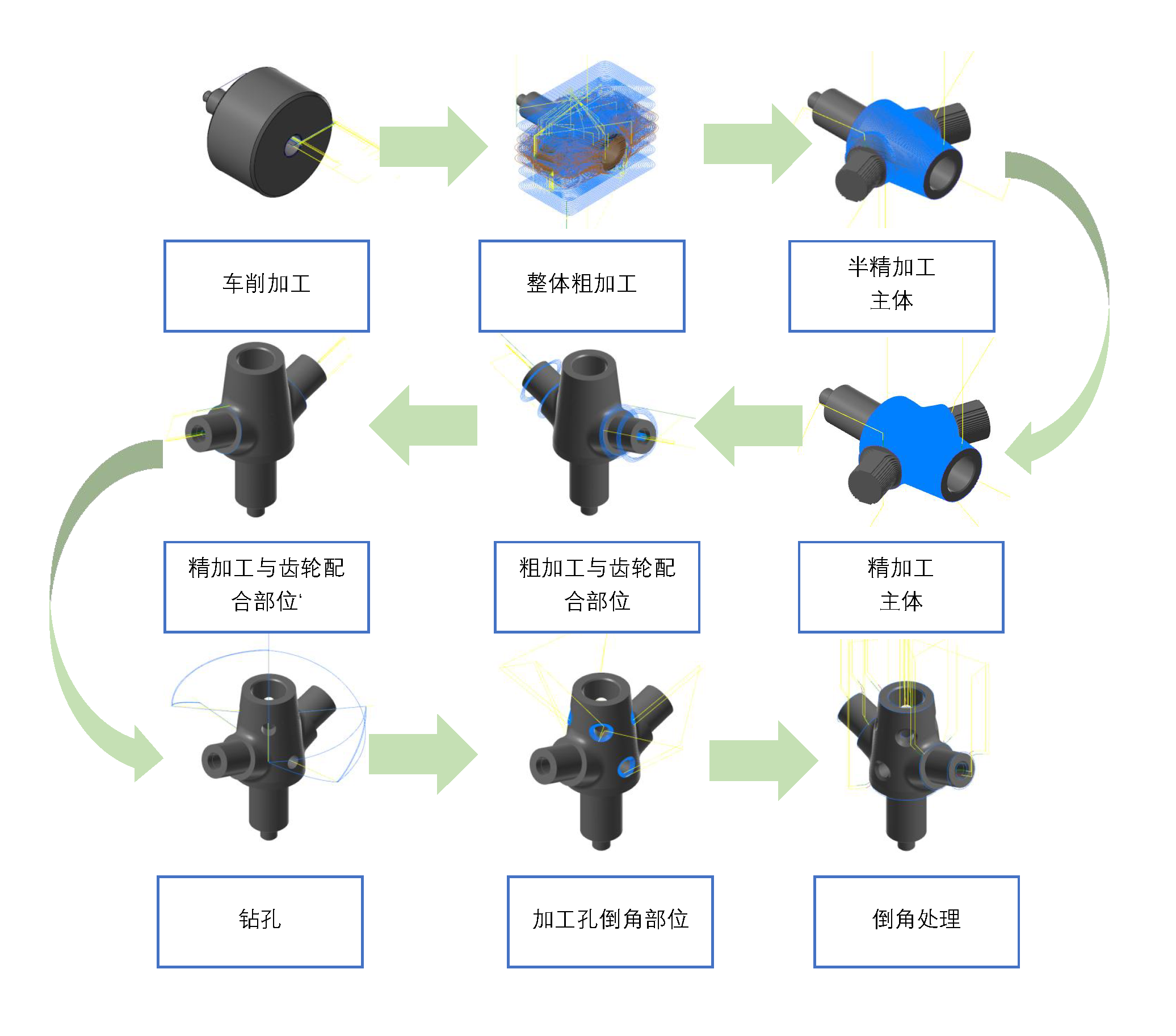

工藝步驟：

仿真加工講解視頻：

感謝您閱讀本期技術文章！如果您有任何疑問或需要進一步了解。敬請持續關注“Mastercam 昊威科技”公眾號。
