大家好！歡迎觀看本期制造智庫。在 Mastercam 軟件應用中，刀具與刀柄創建對加工編程至關重要。上期已經介紹了參數式和繪制輪廓線創建方法，可以滿足常見需求。但實際加工需求多樣，還需更高效的方法。

本期聚焦從外部導入刀具、刀柄信息的創建方式，其能借助外部資源提升加工編程效率與質量。接下來會詳細講解外部導入文件不同格式的相關要點，助力大家更好應對加工編程挑戰。

從外部導入刀具或刀柄信息創建

通過外部文件導入的方式可以快速實現刀具創建，不同的導入格式呈現效果和創建方法有所不同。

從外部導入的文件基本分為 4 種格式：Mastercam 文件、DXF、STP、GTC（ZIP）。

Mastercam 格式文件

Mastercam 文件是從 Mastercam 軟件向外部導出的默認文件格式。利用這種格式，我們可以方便地保存已繪制好的刀具輪廓、模型或刀柄輪廓。下次使用時，無需重新繪制，可直接調用，大大提高了工作效率。

在使用時，需要注意以下幾點：

1.Mastercam 文件在保存時需對模型或者線框進行部分保存，從而單獨保存模型或者輪廓信息：這樣做能夠確保保存的文件內容準確、簡潔，便于后續快速調用和使用；

2.刀具輪廓或者刀柄輪廓的使用方法，與繪制輪廓線的方式相同：與繪制輪廓線創建的操作方式一致；

3.模型的保存只支持刀具模型，刀柄創建無法使用：明確這一限制，合理選擇保存方式和文件類型；

4.刀具保存模型文件時需注意：

• 刀具模型要處于俯視圖：確保繪制的輪廓符合軟件識別要求，便于后續操作；
• 刀具中軸線需與 Y 軸處于重合狀態：保證刀具模型在坐標系中的正確位置，便于軟件準確識別和計算；
• 在繪制時需將回轉輪廓中心最低點，置于坐標系原點，所繪刀具圖素需處于第一、第二象限上：遵循軟件的模型放置規則，確保模型的正確顯示和使用 ；
• 刀具模型可以由一個或多個實體組成：支持復雜刀具模型的保存，滿足不同用戶的需求。

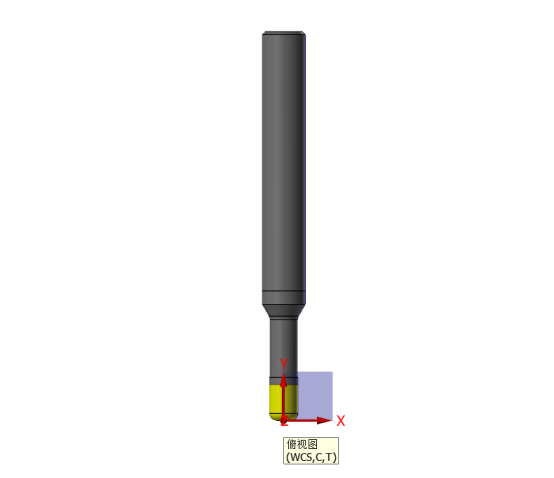

下圖為 Mastercam 文件刀具、刀柄模型與輪廓線的有效示例。

刀具輪廓

刀具模型

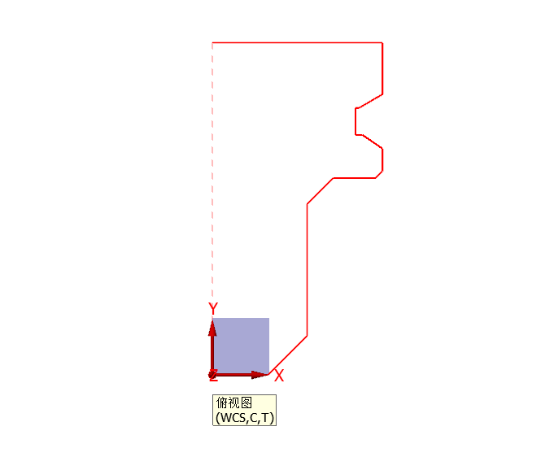

刀柄輪廓

刀具、刀柄的使用方法大致相同，在這里以刀具模型文件為例，使用 Mastercam 文件創建刀具、刀柄時，按以下步驟操作：

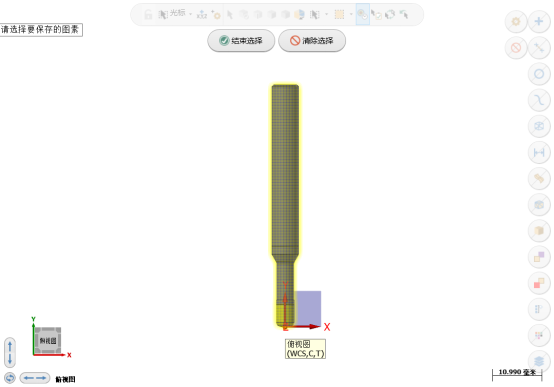

1.選擇‘部分保存’將刀具模型或輪廓線進行另存；

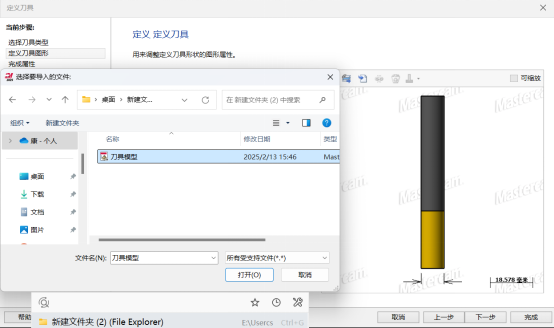

2.在創建刀具時點擊‘從文件導入定義圖形’，并選擇完成保存的刀具模型或輪廓線文件；

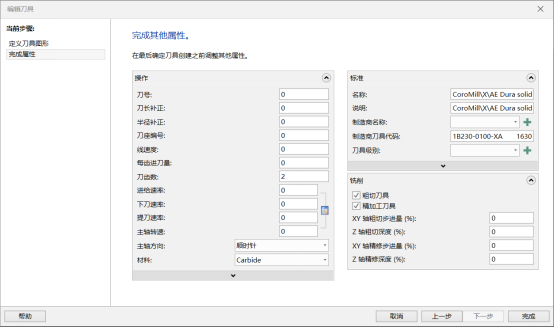

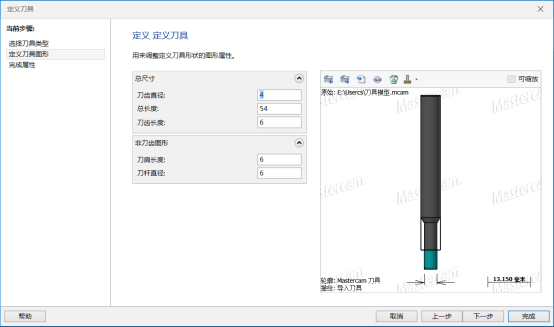

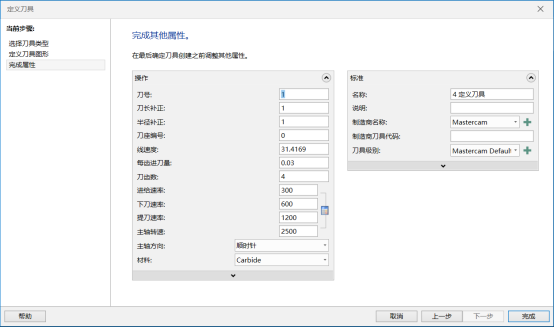

3.創建成功后對刀具的尺寸以及參數信息進行設置。

Mastercam、DXF、STP 格式的使用方式大致相同，后續對 DXF 和 STP 格式只介紹其特殊要求。

DXF 格式文件

DXF 格式是線框保存格式，主要用于保存繪制的輪廓線。若要將輪廓保存為 DXF 格式，軟件中對輪廓線的繪制有新的要求：

1.只需繪制一半的回轉輪廓：遵循軟件的繪圖規則，保證輪廓的正確繪制；

2.刀具、刀柄的輪廓線必須置于第一與第二象限上：遵循軟件的繪圖規則，保證輪廓的正確繪制和識別；

3.中心軸線要與 X 軸線重合但可以進行 X 正向或負向的移動：輪廓并非必須放置在特定位置；

4.刀具的非切削區域與切削區域進行分層繪制：遵循軟件的 DXF 刀具、刀柄文件規則，對不同區域進行分層繪制；

5.非切削區域與切削區域由封閉區域形成；中軸線可以設為虛線顯示但必須存在：封閉區域的形成要求以及中軸線的設置規則，是保證輪廓完整性和準確性的關鍵；

6.將刀具輪廓的非切削區域與切削區域分別命名為 NOCUT 與 CUT：遵循軟件識別規則，對不同區域進行命名，使軟件識別和處理不同區域的信息；

7.因刀柄沒有切削區域所以單獨在一個層別即可：根據刀柄的結構特點，無需分層繪制層別；

8.將存放刀柄的層別命名為 NOCUT：遵循軟件識別規則，對區域命名，使軟件識別信息。

下圖為 DXF 文件刀具/刀柄輪廓的有效示例。

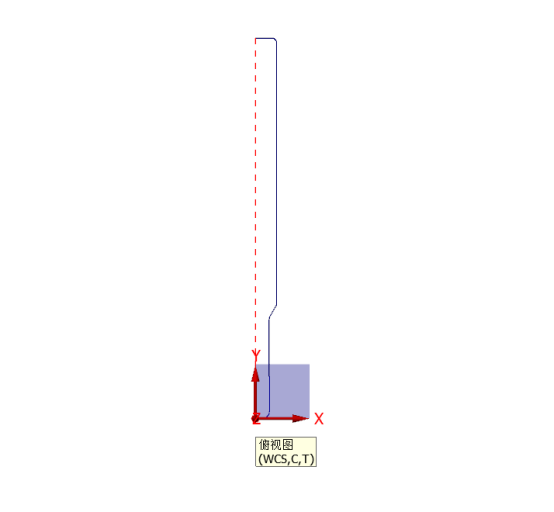

刀具輪廓

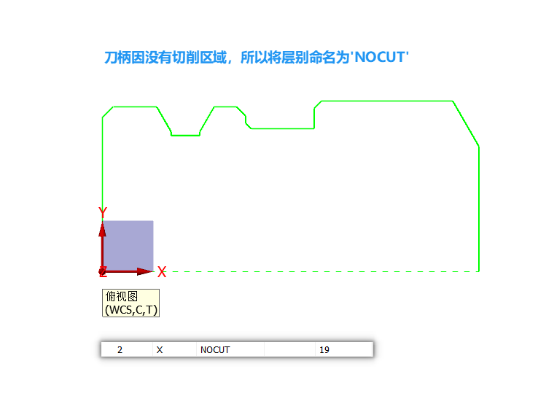

刀柄輪廓

STP 格式文件

STP 文件為模型文件，可將個人繪制或從刀具、刀柄廠家獲得的模型文件直接用于創建刀具或者刀柄。

創建刀具、刀柄時對 STP 格式文件的要求如下：

1.刀具模型或刀柄模型的中軸線需與 Mastercam 中的世界坐標 Z 軸處于重合狀態：確保模型在軟件中的位置正確放置；

2.刀具模型可以由一個或多個實體組成：支持復雜模型的創建，滿足不同刀具的設計需求；

3.模型位置沿 Z 軸進行放置即可：明確模型的放置方向，無需放置在Z軸特定位置 。

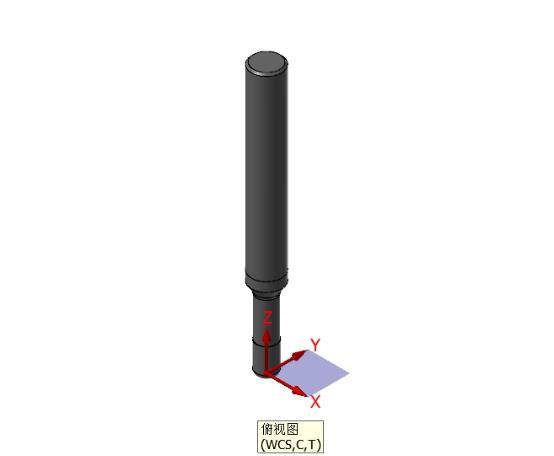

下圖為 STP 文件刀具/刀柄模型的有效示例。

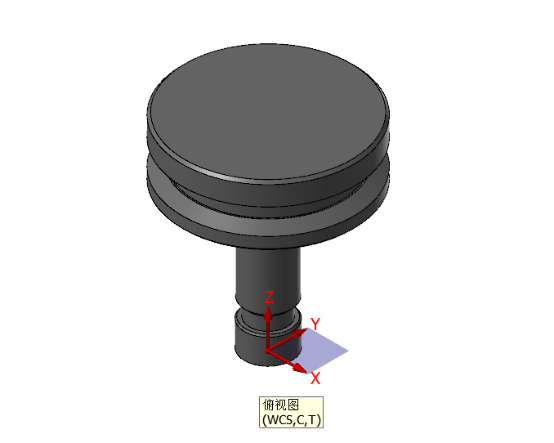

刀柄模型

刀具模型

GTC（ZIP）格式文件

GTC（ZIP）是由刀具或刀柄廠家封裝的刀具信息文件，可由 Mastercam 直接使用，其尺寸完全符合實際標準。

GTC 文件不能用 Mastercam 軟件制作，可從山特維克等刀具、刀柄官方平臺下載。

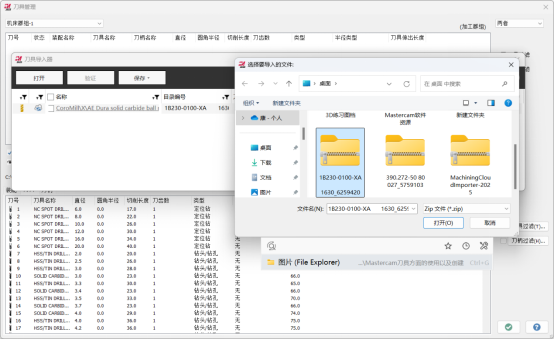

使用GTC（ZIP）文件創建刀具、刀柄時，按以下步驟操作：

1.獲取GTC封裝刀具、刀柄數據文件；

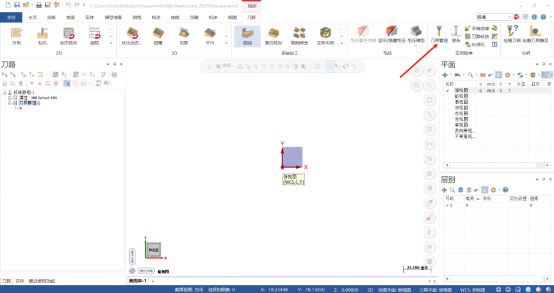

2.在軟件中打開銑床刀具管理；

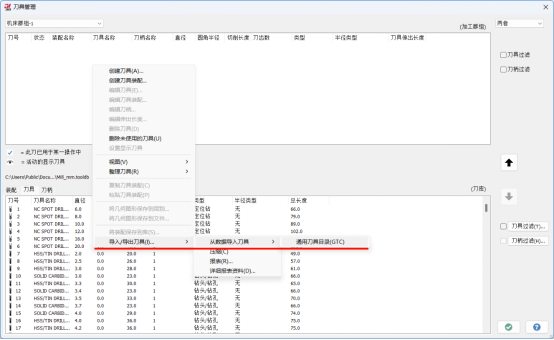

3.右擊鼠標找到通用刀具目錄(GTC)點擊；

4.點擊‘打開’，去選擇ZIP刀具、刀柄數據文件；

5.勾選導入的刀具、刀柄并進行數據完整性驗證；

6.驗證通過后就可以選擇將刀具保存到當前的 Mastercam 文件中還是保存到刀具庫中（刀柄只可以保存到刀具庫中）。

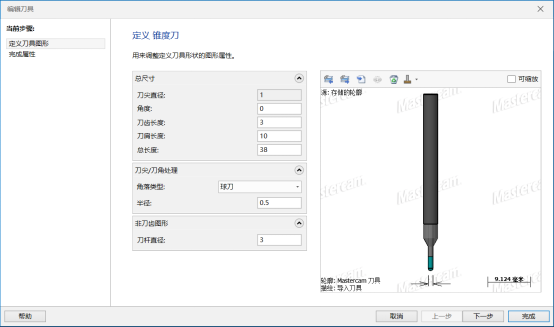

通過 GTC 導入進來的刀具或者刀柄尺寸完美符合廠家的設定，只需完成加工參數等信息的設定即可。

上期以及本期詳細的介紹了 Mastercam  軟件創建刀具、刀柄的三種方式。熟練掌握這些創建方式，將顯著提升加工、編程管理效率。

感謝您閱讀本期技術文章！如果您有任何疑問或需要進一步了解，敬請持續關注“Mastercam 昊威科技”公眾號。
