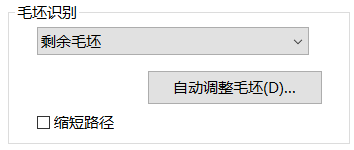

在Mastercam 軟件“車削”環境中依照剩余毛坯材料來創建刀路軌跡已經得到了廣泛應用。當您在刀路軌跡編制時如需依據當前所剩余的殘料來計算刀路軌跡，只需要調整“毛坯識別”選項即可輕松完成，無需再繪制復雜的輔助線框。 “毛坯識別”選項的應用，可以有效簡化編程流程，提高編程效率。

以加工該溝槽特征為例,首先使用剛性較強的外圓刀對溝槽進行除料，由于外圓刀的形狀限制會在溝槽特征中產生一部分殘料無法加工（圖示中灰色非連續線段為毛坯輪廓），按照工藝要求需要使用切槽刀具對剩余的殘料部分進行加工。

接下來為大家演示該功能的應用技巧

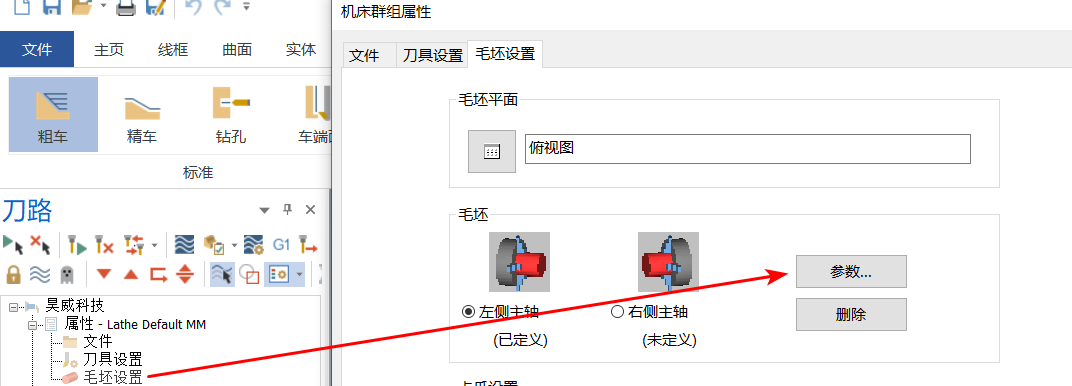

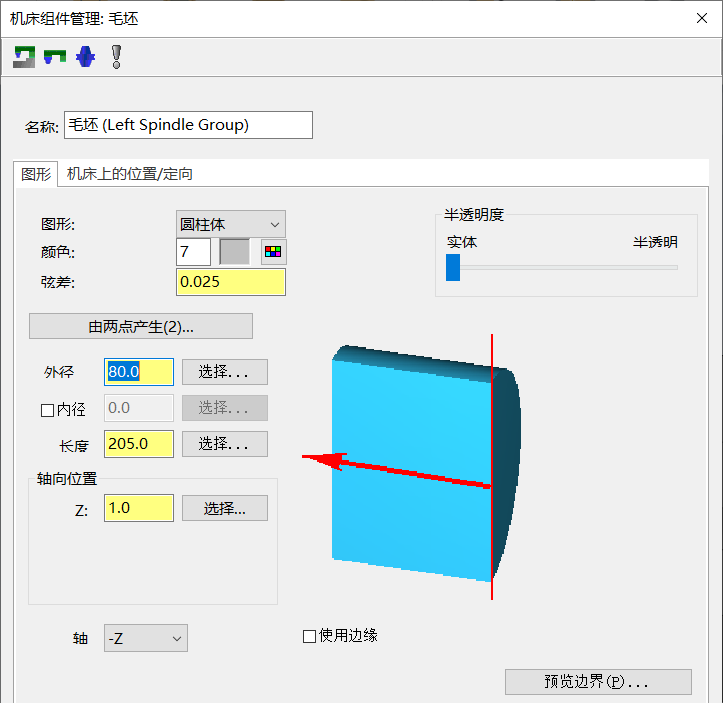

Step 1：首先需要在機床群組中進行毛坯的設定。使用“毛坯”編程，不僅可以智能優化刀路軌跡，還能更直觀的表達出“工件”加工的實時狀態；

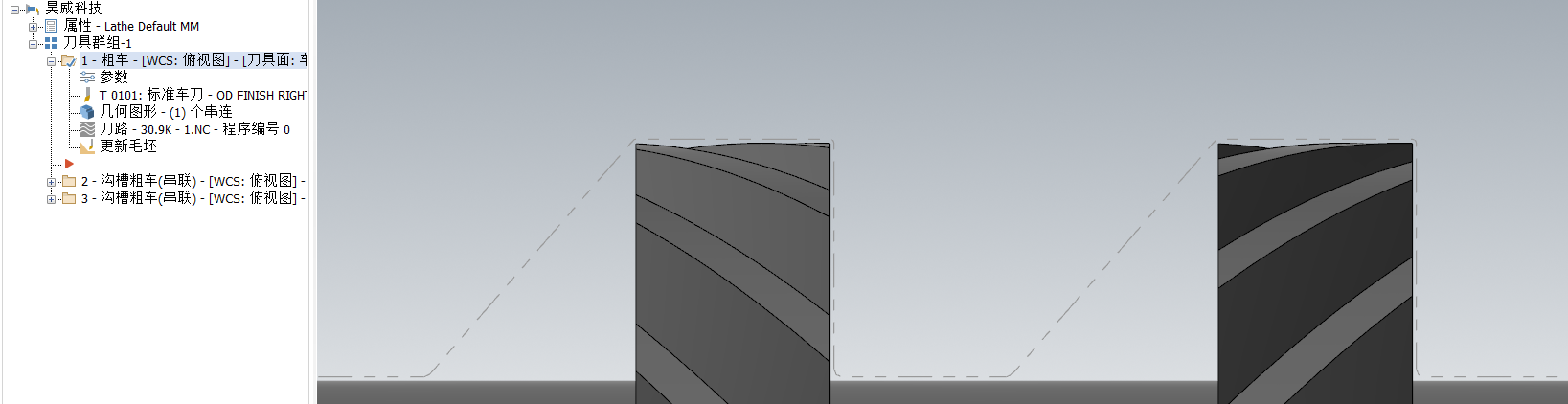

Step 2：粗車后的“毛坯”輪廓如下（粗車策略同樣支持毛坯識別）；

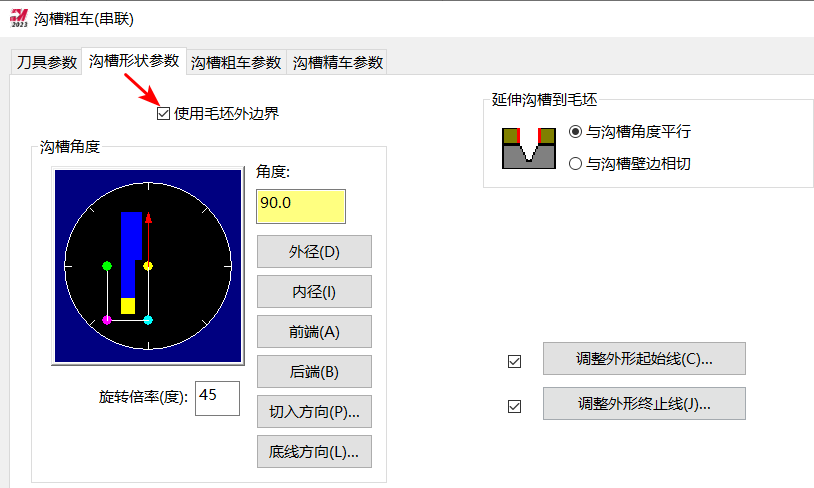

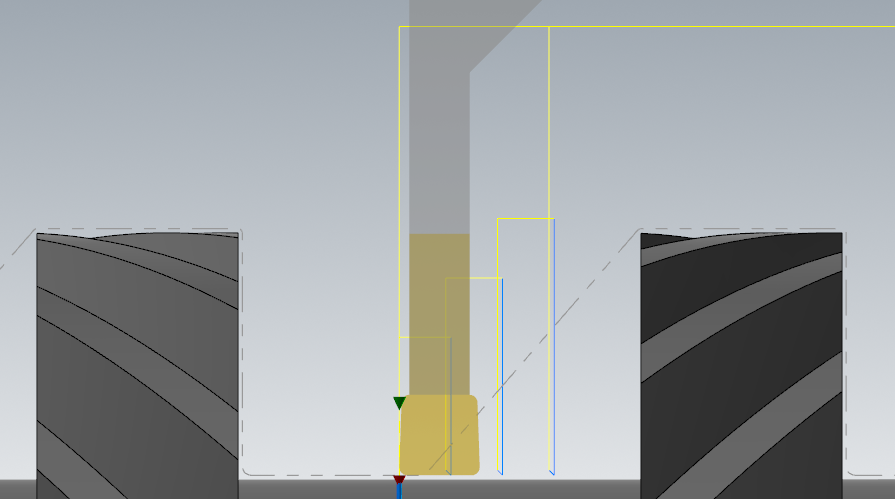

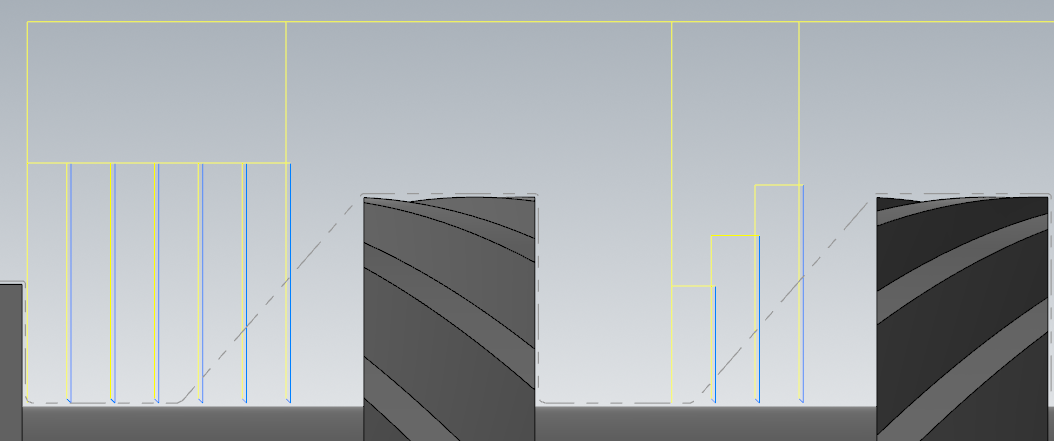

Step 3：在此以溝槽策略演示，右側是開啟“使用毛坯外邊界”所生成的刀路軌跡。

具體操作步驟已講完，大家可根據上述講解進行實際操作，或掃碼觀看視頻學習。
