在 Mastercam 軟件“車削”環境中自動計算進/退刀向量功能已經得到了廣泛應用。當您在刀路軌跡編制時如遇到由進/退刀引起的干涉問題，大多數只需要調整“自動計算向量”選項即可輕松完成刀路的安全優化,無需人工計算刀具與加工特征之間復雜的位置與角度關系。“自動計算向量”功能的應用，可以有效簡化編程流程，提高編程效率。

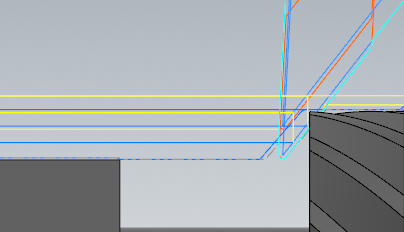

以使用外圓刀加工溝槽特征為例，這里需要外圓刀切入至溝槽當中，那么此時刀具切入與切出的方向也應進行調整，否則會導致圖示中的干涉問題。當我們遇到這樣的問題時，該如何高效且安全的去創建刀具路徑呢。

Mastercam 在“車削”環境中支持自動計算進/退刀向量，開啟該功能后軟件會自動結合加工特征、毛坯等眾多因素，計算安全的進/退刀向量。

接下來為大家演示該功能的應用技巧。

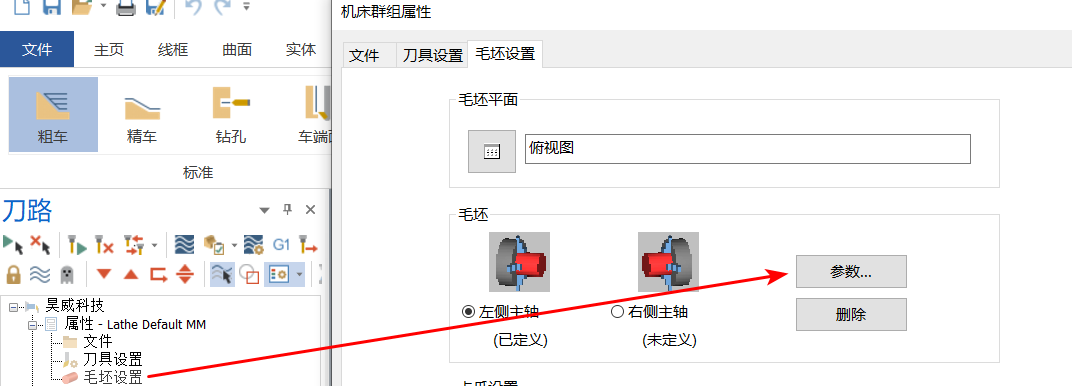

Step 1：首先需要在機床群組中進行毛坯的設定。使用“毛坯”編程，不僅可以智能優化刀路軌跡，還能更直觀的表達出“工件”加工的實時狀態；

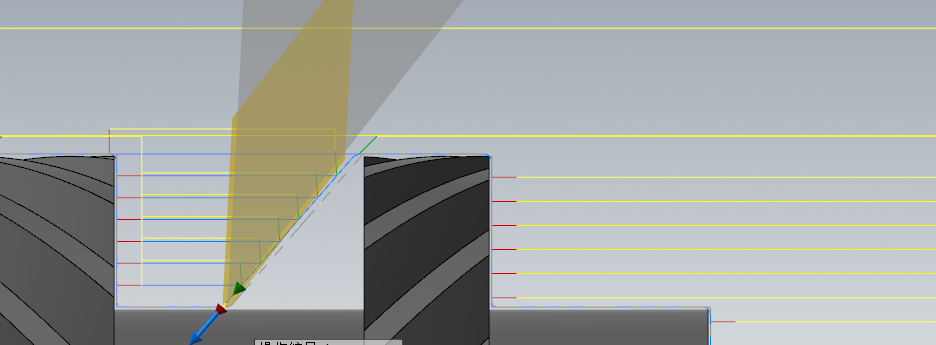

Step 2：在此以粗車策略演示，在“切入/切出”選項中開啟“自動計算向量”并設置最小向量長度；

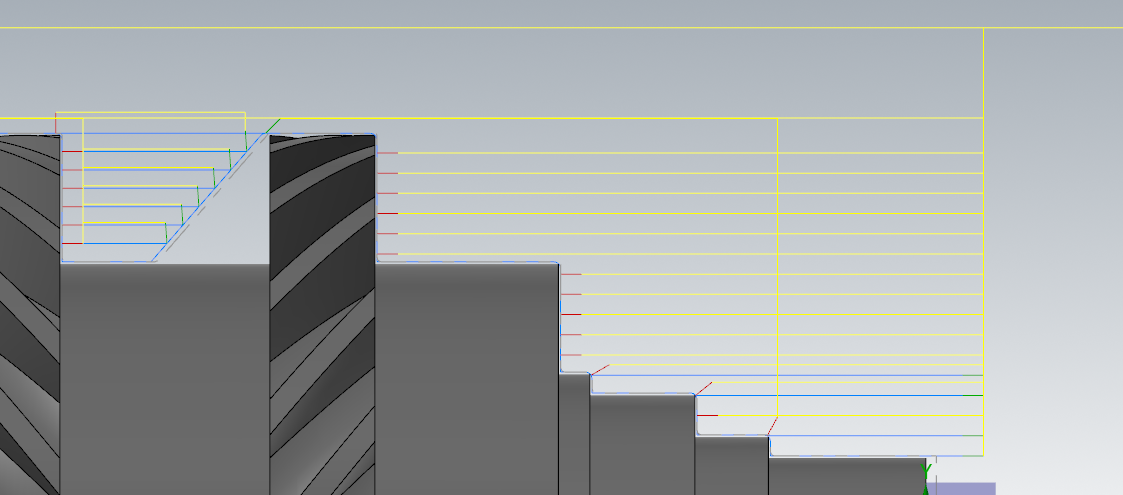

Step 3：開啟“自動計算向量”所生成的刀路軌跡。

具體操作步驟已講完，大家可根據上述講解進行實際操作，或掃碼觀看視頻學習。
