“添加歷史記錄”中“孔檢測”功能在Mastercam 2023版本已分解為獨立的“查找孔”功能，可使用該功能在沒有“歷史記錄”的一個或多個實體主體中檢測“孔特征”，本篇為大家介紹 Mastercam 2023 "在實體主體中檢測孔"，此功能將會給您在設計方面帶來更好的應用體驗。

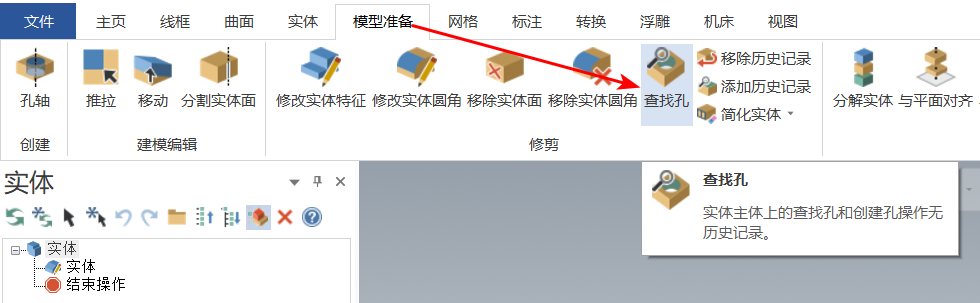

Step1：在“模型準備”選項卡選擇“查找孔”，啟用此功能；

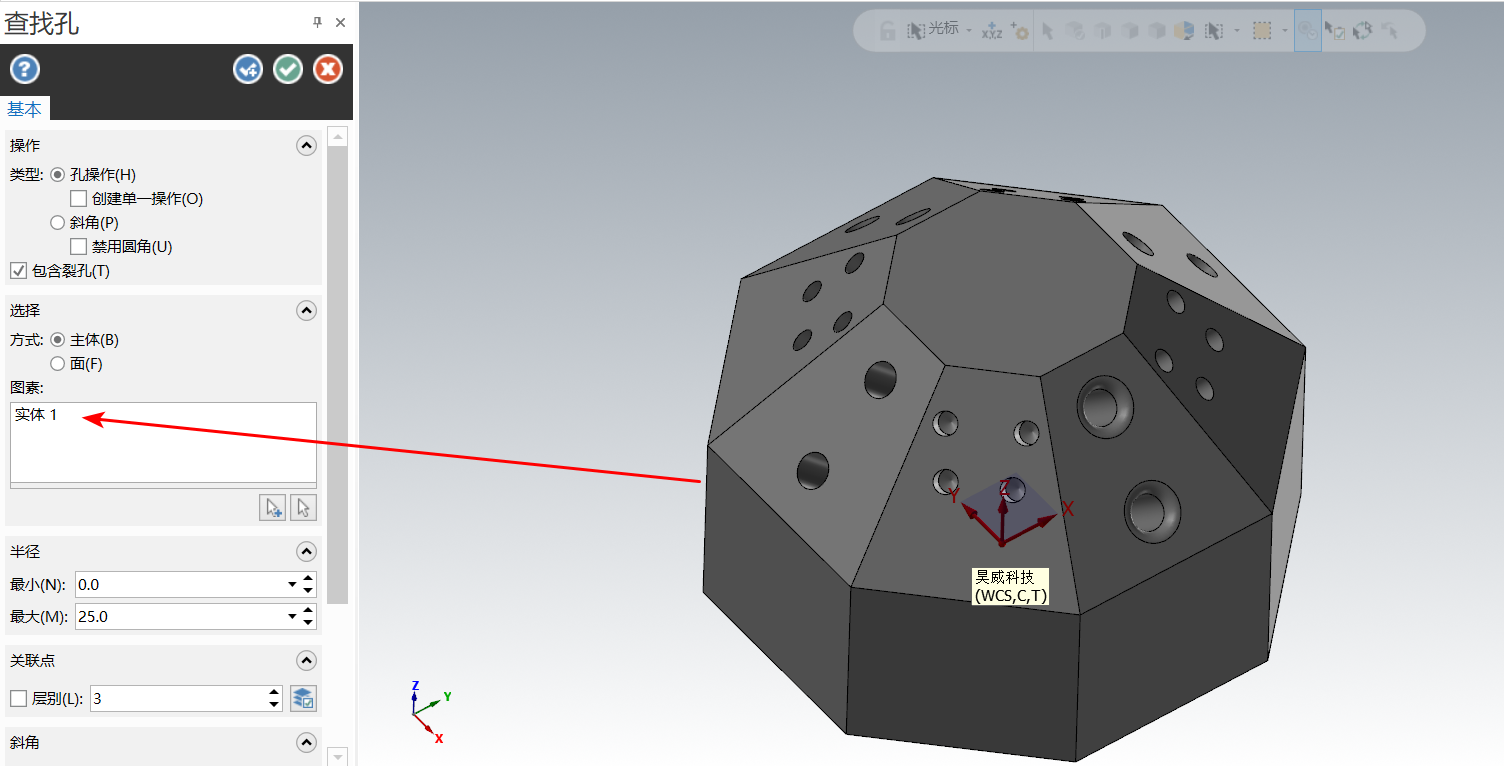

Step2：此處以“實體”方式演示，當“繪圖區”只存在一個“實體主體”時，在此將會自動拾取該“實體主體”；

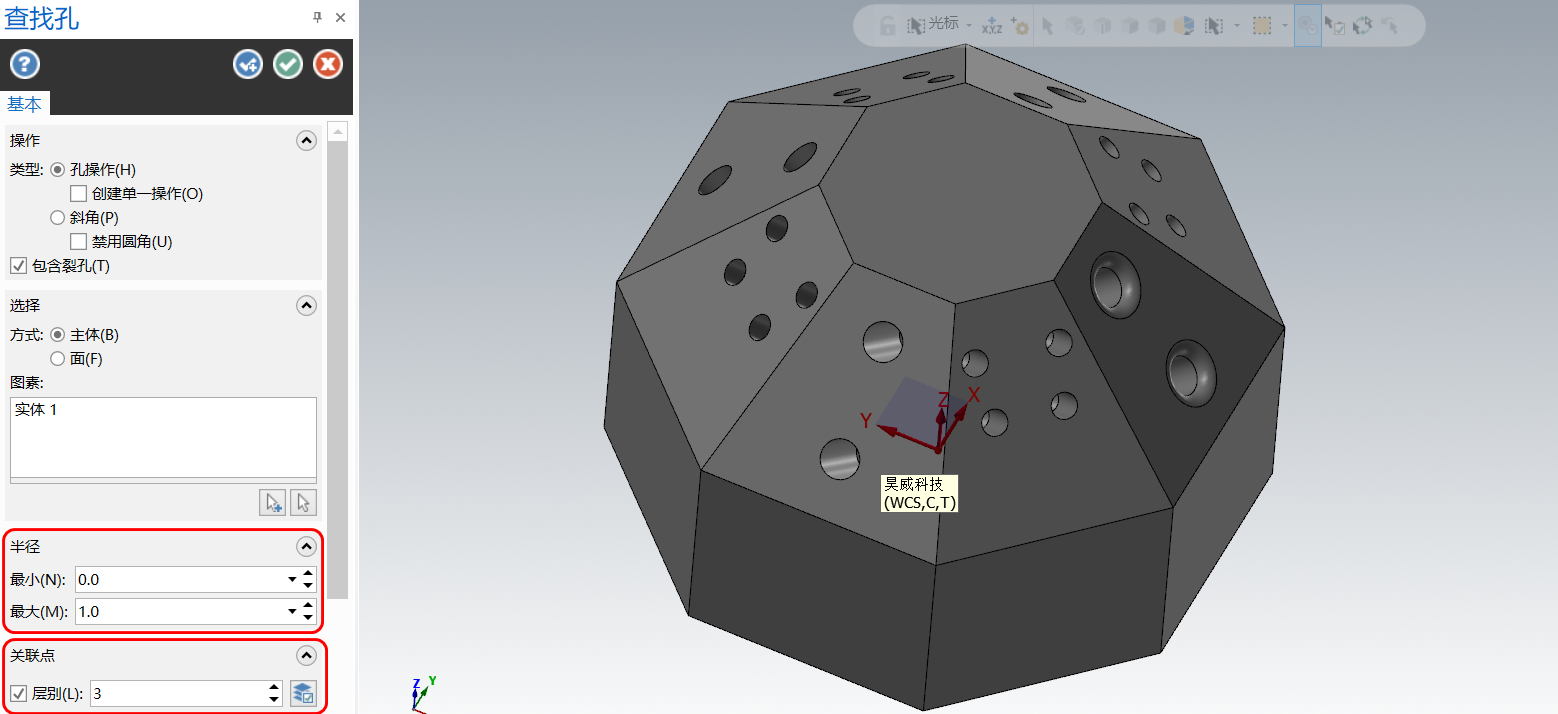

Step3：在此能可依照“半徑”限制檢測范圍，勾選關聯點“層別”選項并指定層別，完成參數設定后點擊“確定”按鈕；

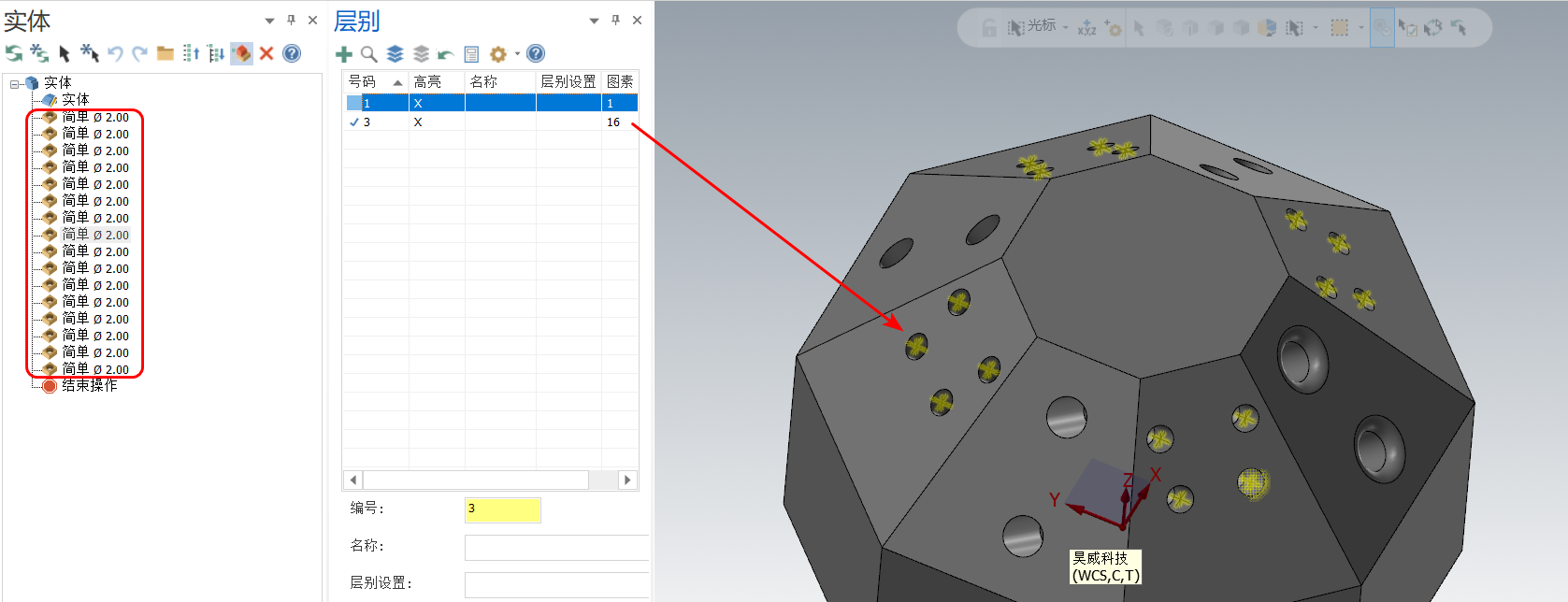

此時半徑小于1MM的孔特征，已被添加至該實體操作，同時“關聯點”被指定層別保存，可通過層別管理器實現快速管理；

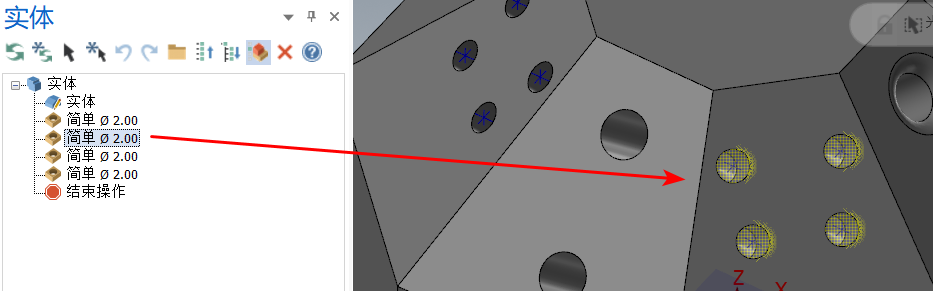

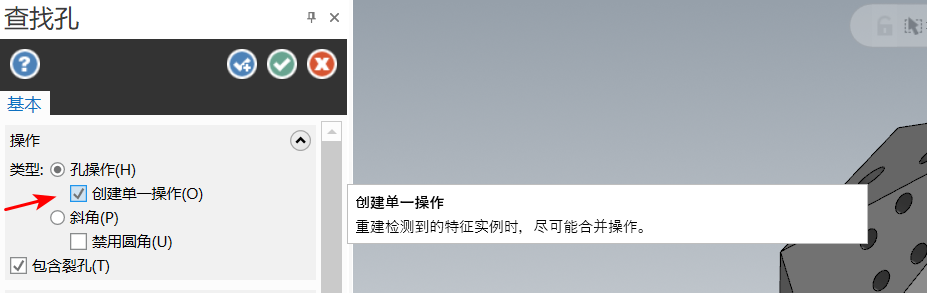

Step4：勾選“創建單一操作”選項后，會盡可能合并生成的操作；

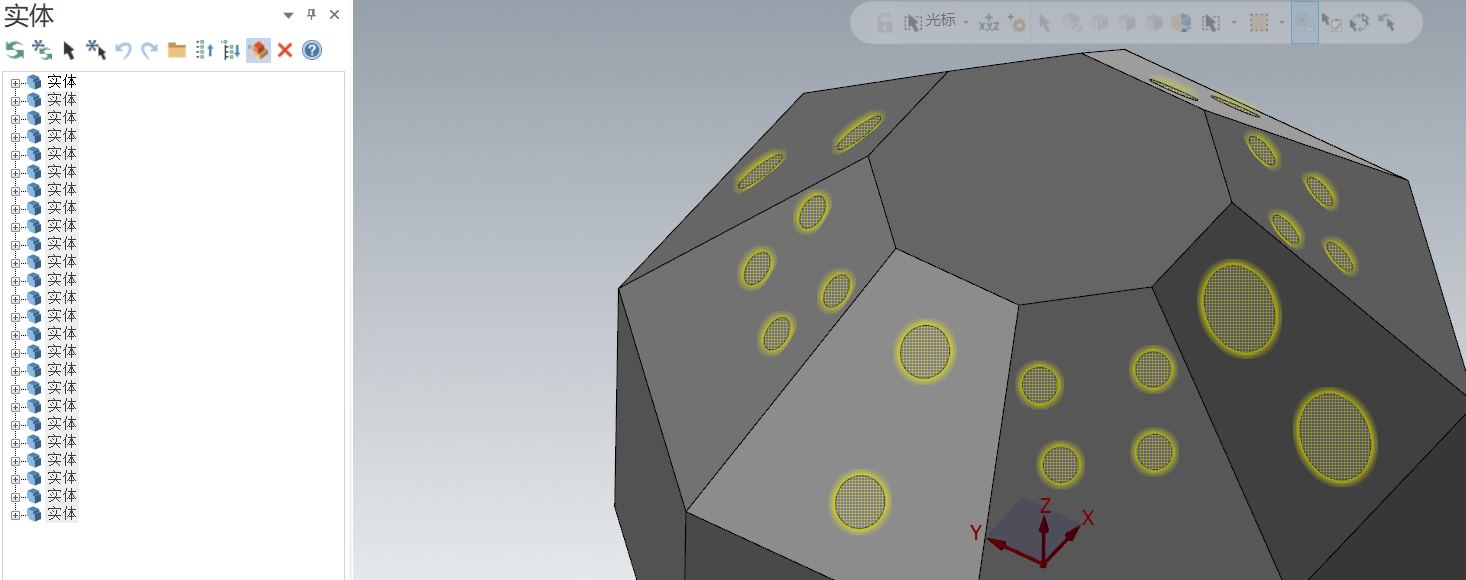

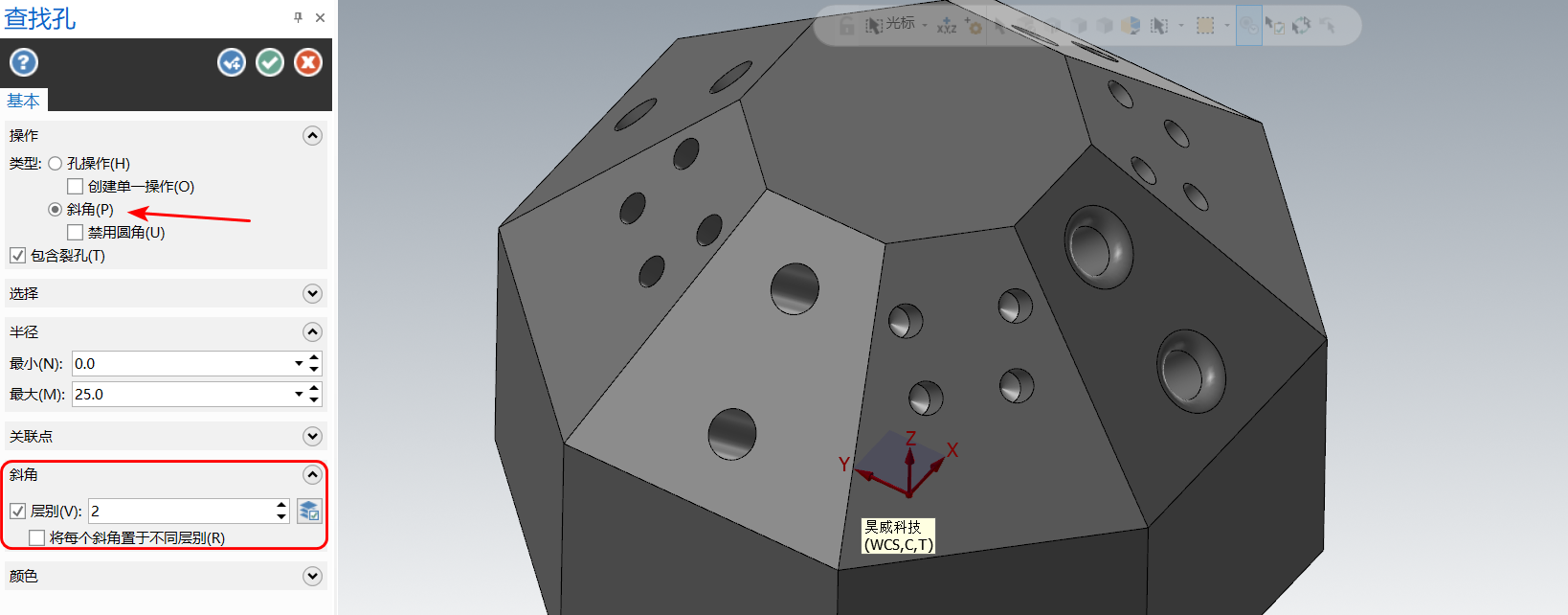

Step5：當操作類型切換為“斜角”時，會將所檢測到的“孔特征”單獨創建“實體主體”，同樣可指定層別來保存，完成參數設定后點擊“確定”按鈕；

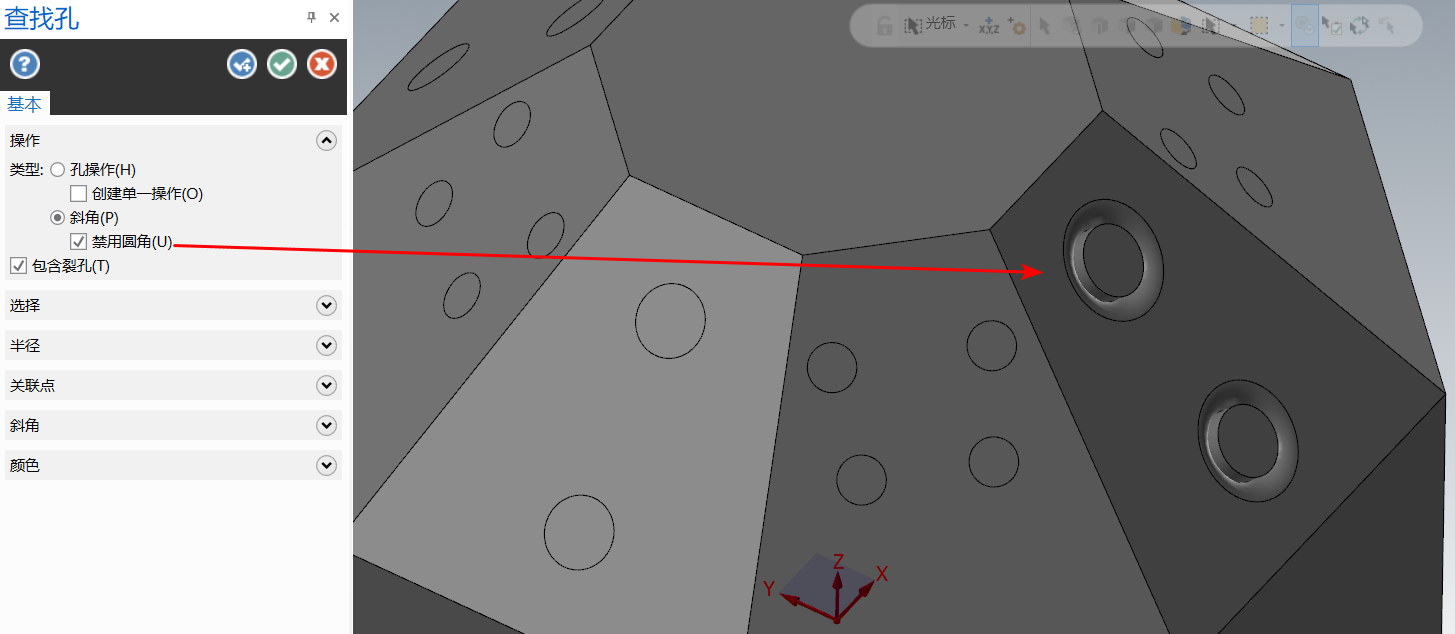

Step6：勾選“禁用圓角”選項后，此時創建的“實體主體”中會將圓角忽略。

具體操作步驟已講完，大家可根據上述講解進行實際操作，或掃碼觀看視頻學習。
