今天和大家分享一下 Mastercam 繪制公式曲線的方法，在繪圖過程中我們經常會需要繪制公式曲線。

那么 Mastercam 又是怎么解決這一問題的呢？具體操作可參照以下步驟講解學習。

步驟講解

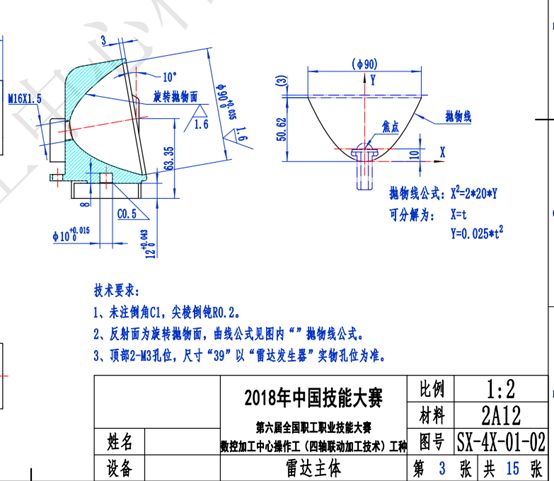

Step 1：對于公式曲線的繪制我們要用到插件 fplot，這是 Mastercam 用來解決公式曲線和一些曲面的命令。此處我們以下圖為例。

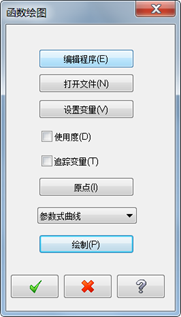

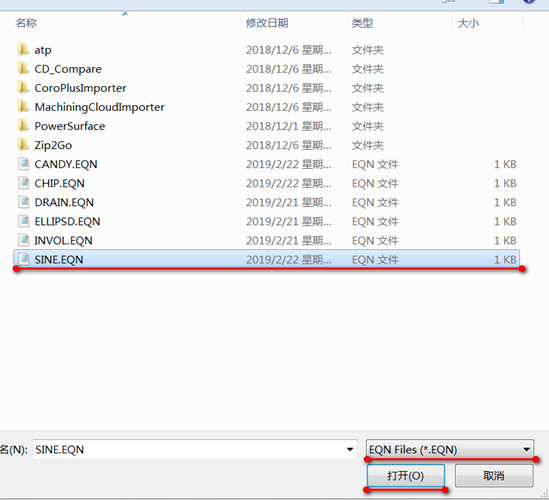

Step 2：我們運行并打開插件fplot,，如下圖所示。然后檢索EQN后綴文件，可以看到多個EQN文件，包含了曲面和曲線，我們就拿SINE.EQN來進行更改；當然也可以自

己新建。

Step 3：打開SINE.EQN，如下圖所示，點擊編輯程序。

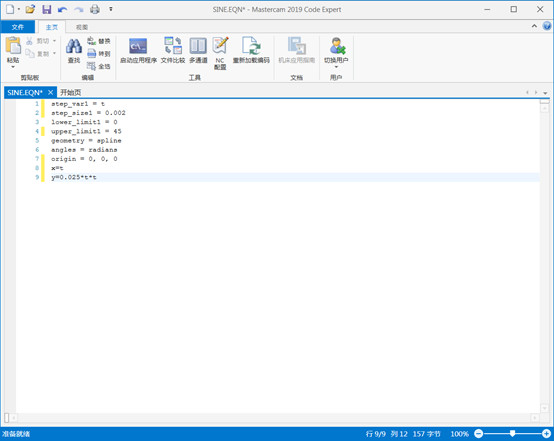

Step 4：我們按照下圖所示將變形后的公式寫入，（注意此時字母一定為小寫）

Step 5：接下來進行保存并關閉，點擊“繪制”按鈕即可得到下圖所示圖形。

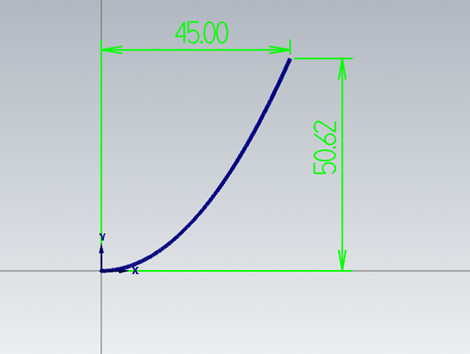

我們進行旋轉就可以得到所需要的圖形。那么有辦法直接畫出完整的嗎，當然可以，只需要進行公式的變化就可以得到。

曲面用這種方法也可以得到， Mastercam 帶了多個案例（EQN文件），我們只要掌握其中一 個的畫法，就可以很快掌握其它的，應當靈活運用。
