Mastercam 2023 擴展了對車銑復合中心架的支持，可包括多個獨立的、機床安裝的中心架。通過 Mastercam 的模塊化機床定義架構，您可以使用一些不同的配置來組織中心架。

使用多個獨立中心架

大型 CNC 車銑復合機床通常包括多個可單獨放置的中心架。它們可以在多個點上支持各個工件。此 Mastercam 配置由兩個單獨的中心架組件表示，每個組件都連接到各自的線性軸組件，這樣就能對它們進行單獨編程和定位。

您并非只能使用兩個中心架；機床開發人員可以根據需要創建任意數量的中心架，以便超長零件提供支持。開發人員還可以選擇每個中心架的命令將在哪個通道中輸出。

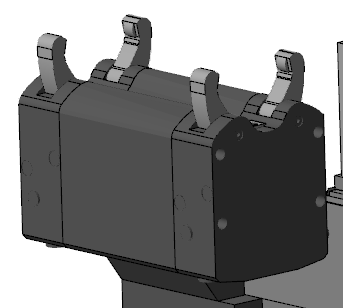

使用串連中心架

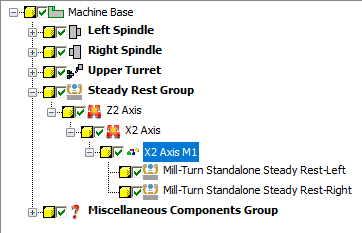

串連中心架是另一個常見配置；它們由安裝的多個中心架組成，可以一起移動。此 Mastercam 配置由多個連接到相同線性軸組件的中心架組件表示。即使中心架一起移動，在對零件編程時，仍可以單獨夾緊/松開每個中心架，對每個組件進行單獨的中心架操作。

使用多個串連中心架

Mastercam 的模塊化架構可以支持更復雜的應用場合。例如，您可以包括多個串連中心架。

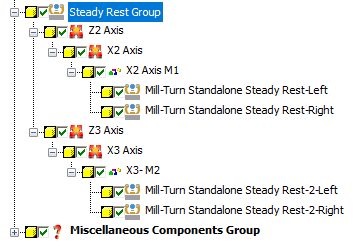

再次強調，在 Mastercam 機床定義中組織組件非常簡單。在此例中，創建多組線性軸組件，將多個中心架相互連接在一起。這樣您即可單獨移動每組串連中心架。

對多個中心架進行編程

在 Mastercam 2022 中，具有多個獨立中心架的機床使用針對單一中心架引入的相同中心架操作。不過，界面已進行了多方面增強。

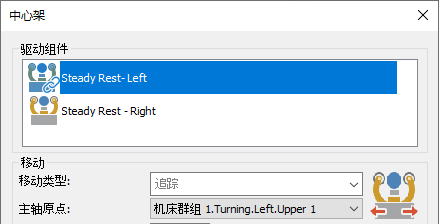

通過“驅動組件”列表，您可以選擇當多個中心架可用時對哪個中心架進行編程。

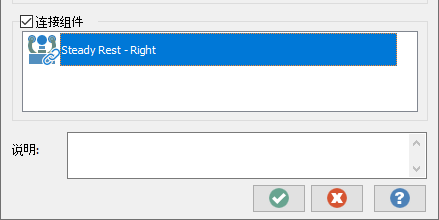

一旦選擇了操作的主中心架，便可以選擇與主中心架連接并隨其一起移動的其他中心架。Mastercam 自動檢測可用中心架，并將它們顯示在此處。您可以選擇多達八個連接中心架。

可以采用這種方式對同一通道中輸出的中心架進行編程。如果中心架位于不同通道中，可以在同步管理器中同步操作。

將多個中心架合并到操作策略中

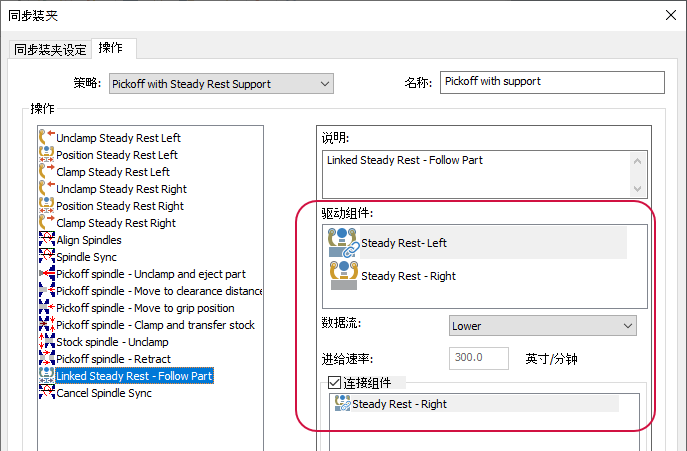

Mastercam 2023 還允許機床開發人員將多個中心架合并到車銑復合零件處理策略中。將中心架操作添加到零件處理策略的界面已得到增強，這樣開發人員就能夠選擇操作所驅動的中心架以及任何連接的中心架組件。開發人員可以選擇任何通道中的中心架。操作策略編輯器已進行了增強，具有新的“活動主軸”設置；請參閱設置中心架操作的基本主軸。

當最終用戶為零件編程操作選擇策略時，可以訪問這些相同設置。初始設置來自選定策略，但是用戶可以根據需要編輯設置：
